斜軸式柱塞泵如何完成吸、排油工作?

所以液壓馬達和柱塞泵產生了混淆，主要是因為軸向柱塞馬達和斜軸式柱塞泵的結構形式基本相同。液壓馬達和液壓泵在原理上是可逆的，如果用電機驅動，輸出的是壓力(壓力和流量)這就是液壓泵；如果輸入壓力油，輸出的是機械能(轉矩和轉速)，這就是液壓馬達。它類似于發電機和馬達的關系。對二者的區別和聯系的認識我在文章后面貼了一張力士樂(lè )的培訓教材，大家有興趣的可以去深入研究一下?，F在我們來簡單地看一下這個機器的內部原理和結構。

I.柱塞泵(發動機)：

與軸向柱塞馬達類型相同，又分為直軸柱塞泵和斜軸式柱塞泵兩種。

斜盤式柱塞泵：缸體轉動時，每個柱塞往復運動一次，完成一次吸、排油動作。通過改變傾斜圓盤的角度，可改變密封工作容積的有效變化量，實現泵的可變。

第二，柱塞泵(電動機)的結構和工作原理：

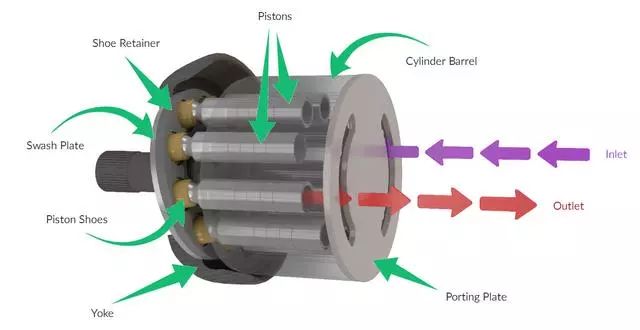

下圖是軸向柱塞泵內部的核心部件，以及油的進出和排放情況。

單根柱塞吸油排泄工藝簡述，下圖顯示單根柱塞從最下部開始進入吸油準備階段↓↓。

在柱塞轉動到頂點的時候，柱塞孔內剛吸滿了油液，正準備向外排放，這就是即將到來的向外排放的臨界狀態↓↓。

下圖是一個完整的吸、排油過程，當氣缸持續轉動時，柱塞也持續吸、排油，這就是軸向柱塞泵的工作原理↓↓。
