斜軸式柱塞泵回轉溢流閥的故障及作用

挖掘機斜軸式柱塞泵是挖掘機的重要組成部分。一旦出現問題，就會(huì )影響使用，嚴重時會(huì )造成傷害等安全事故。旋轉馬達是由軸向柱塞液壓馬達對往復運動的柱塞施加高壓液壓油產生的反作用產生的扭矩。扭矩施加在驅動軸上。旋轉減速器減速后，輸出動力，作用于旋轉支撐，使挖掘機上部左右旋轉。

旋轉溢流閥(安全溢流閥)，一般在旋轉電機閥蓋上兩個突出的單向閥，旋轉正常時，閥門關閉，只有當負荷超過規定的極限(系統壓力超過調節壓力)時，才能打開溢流，進行過載保護，使旋轉壓力不再增加，起到保護旋轉電機的作用，發生故障時，一邊快一邊慢，或轉速過慢。

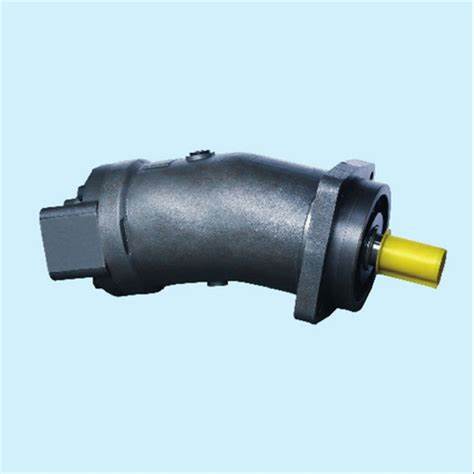

斜軸式柱塞泵旋轉溢流閥

延時閥又稱制動閥或停車制動閥(有些廠家配有旋轉制動電磁閥)顧名思義控制制動，如果機器需要在行駛過程中停止，由于機器本身的重量可能會(huì )導致無意識滑動，連接延時閥(制動閥)可防止機器無意識滑動。通常旋轉電機上多出的方塊就是這個東西。如果發生故障，不分左右旋轉，就會(huì )出現不旋轉，或者很慢，或者一會(huì )兒慢一會(huì )兒快，此時可拆開延時閥進行清洗一般就能解決故障，另外液壓油過臟也會(huì )引起故障。

延遲閥。

三、補油閥(補油閥)通過向旋轉電機提供回油，防止旋轉電機中的氣穴現象，保護旋轉電機，故障現象加速慢，速度慢。

四、柱塞、配流盤、剎車片是旋轉電機內部的主要部件，也是旋轉電機的主要動力源，故障現象如下

1.柱塞與缸體柱塞孔之間的間隙磨損增加，導致嚴重的間隙泄漏。需要更換柱塞。

回位彈簧疲勞，彈性下降，導致缸體高低壓油路串通。彈簧需要更換。

滑靴與柱塞的磨損，加速了滑靴與承壓板的滑動干摩擦，增加了旋轉阻力。需要修理或更換。

4.旋轉電機軸承損壞，軸承無法定位。需要更換指定型號的軸承。

配流盤和缸體配油面磨損，造成內部泄漏，旋轉無力。需要修理或更換。

停車制動剎車片老化失效，導致制動器無法完全解除，旋轉阻力增大，必須更換密封件。

旋轉電機排油步驟的調整。

小心。

1.使上旋轉平臺旋轉，通過測量此時旋轉排油量來檢查旋轉電機的性能。

2.測量不僅要確保測量員的安全，還要注意周?chē)陌踩?

3.旋轉電機的排油量受油溫影響很大，請保持一定的油溫。

準備工作。

1.將液壓油溫設置為50±5°C(122±9°F)。旋轉電機運轉，電機內部預熱。

2.關閉發動機，按下供油蓋的排氣閥，排出液壓油箱中的空氣。

3.從旋轉電機側拆下旋轉電機排油口上的排油軟管(2)，將旋塞(9/16-18UNF)安裝拆下的排油管(2)上。

4.在旋轉電機側安裝測量排油軟管。

測量條件。

1.測量條件如下:

引擎控制旋鈕：最大怠速。

工作模式:PWR。

空轉開關：OFF。

注意:測量前，確認旋轉范圍內沒有障礙物。測量時，請注意作業人員不要從本體上掉下來。

上旋轉平臺旋轉時的排油量。

1.前端工作裝置姿勢:斗桿缸縮進最短，斗桿缸伸出最長，斗桿前端的銷軸和動臂根部的銷軸保持同一高度。鏟斗空載。

啟動引擎，滿行程操作旋轉操縱桿，達到勻速回轉。

轉動狀態時，用容器連接排油軟管排出的液壓油，測量時間。

3.正轉和反轉分別測量3次以上，以平均值為測量值。

四、測量時間應超過45秒。

旋轉電機油路溢流時的排油量。

鏟斗抓住地面，使主機不會(huì )晃動。

2.啟動發動機，全行程操作旋轉操縱桿，用容器連接排油軟管排出的液壓油，測量時間。

3.正轉和反轉分別測量3次以上，以平均值為測量值。

四、測量時間應超過45秒。

*測量值轉換。

用量具(量筒、量杯)測量容器中的液壓油，然后根據以下公式計算轉換值。

△Q=60×q/t。

△Q：排油量(L/min)

t:測量時間

q:測量時間t內的排油量
