A7V斜軸變量泵介紹

A7V斜軸變量泵詳細介紹了A7V變量泵系統。

斜軸式軸向柱塞泵是A7V變量泵的一種開放式回路。

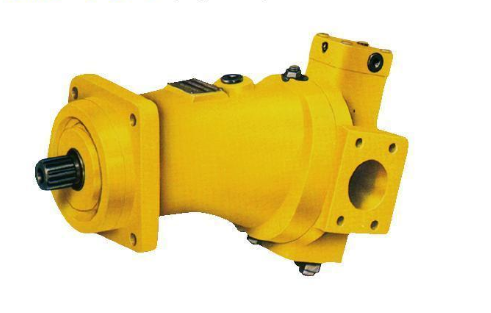

A7V斜軸變量泵

高電壓范圍為40MPa，替換ReplaceRC92100/092003。

A7V斜軸式軸向柱塞泵說明：

斜軸式軸向柱塞泵，用于開放式回路的靜液傳動。

流速與傳動速度和排量成正比，在一定的傳動速度下，可無級變化。

·各種控制裝置可用于各種控制和調節功能。

·使用礦物油和耐燃液進行作業。

A7V型斜軸式軸向柱塞泵的特點：

高效能的旋轉組件和球面油盤，可實現自動對中，低周速度。

傳動軸可承受徑向載荷。

·長壽。

·噪音較小。

·經改進的技術資料和經檢驗的球型配油盤后的高性能旋轉部件。

*結構緊湊。

技術指標：A7V20,55,80,107,160,250,500。

A7V型斜軸式軸向柱塞泵注意事項

一、泵軸的旋轉，一律按順時針?lè )较?從軸端看)，用戶需逆時針?lè )较蛐D或做電機用，必須在訂購時說明。

泵與電機之間采用彈性聯軸器連接，并要求同心，否則會(huì )產生噪音，降低效率，以及其他故障。

泵有一定的自吸能力，可以安裝在儲罐上，吸氣高度不大于0.5米。但是對于流量大于160L/min的泵，建議采用自吸式倒灌。

泵在第一次起動之前，必須通過油嘴將清潔工作油液注入泵殼，否則不允許起動。

油泵殼體內要求承受一定的壓力，但由于受旋轉密封圈和上凸緣密封墊的限制，殼體內的壓力不能超過0.05毫帕，所以回油管不能太細，直接回油箱。

工作介質，建議選用國產32號或46號液壓油，或E50=3-5粘度指數大于90的液壓油，正常工作油溫10-65℃。

用戶可以根據實際使用負荷計算出的油泵驅動功率選擇電機。計算式：N=Q×P/60n其中Q-實際使用流量(L/min)P-實際工作壓力n-總效率(0.8-0.9)CY14-1B系列泵是由變量頭(斜盤)變量驅動，缸內旋轉的輛向柱塞泵。因柱塞頭的滑靴與變速頭之間，配油盤與缸體之間，采用了油壓靜力平衡的最佳油膜厚度設計，使上述兩對運動副處于純液摩擦狀態，且省去了重推力軸承，因此，與其他類型泵相比，具有結構簡單、體積小、重量輕、效率高、壽命長、自吸能力強等優點。本機適用于機床、鍛壓、冶金、工程、礦山等機械的液壓傳動。本泵只需更換電機的配油盤即可用于液壓電機。
