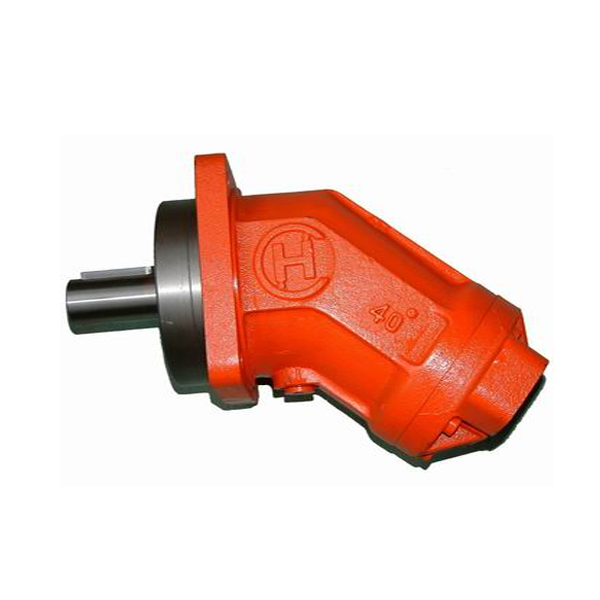

斜軸式馬達

斜軸式馬達既述：

斜軸馬達早在20世紀30年代已開始使用，因具有結構緊湊、尺寸和重量小、價格便宜、耐高壓、高速等特點而獲得廣泛地應用，其工作原理：進出口壓力油作用于柱塞2，推力通過連桿1（兩端通過萬向鉸鏈結構或其它方式分別連接驅動板8和柱塞內壁）作用于驅動扳，由于進出口壓力油壓差的存在決定了作用于驅動板轉矩差的存在，從而使驅動板轉動；依靠連桿與桂塞內壁的接觸，驅動板帶動缸體3一起轉動；另一方面通過驅動板和連桿帶動柱塞往復運動，完成進油和出油過程．

斜軸馬達的缺點首先是配流盤、連桿、柱塞加工難度相對較大；其次，變捧量要擺動缸體，增加了殼體的內部空間，并且慣性大，該斜軸馬達的快速性較差；此外，斜軸式軸向柱塞液壓馬達中柱塞所承受的液壓推力直接傳到主軸的支撐軸承上，使這部分軸承成了斜軸式軸向柱塞液壓馬達的一個薄弱環節．因此，斜軸式軸向柱塞液壓馬達因其突出的優點而獲褥了廣泛地應用，但其與斜盤式軸向柱塞液壓馬達或其它類塹馬達各有長短，它們是共存的．
