特點: 轉子與分油盤之間為球面配油,在運轉中能自動對中,周速較低,效率較高,驅動軸能承受徑向負荷。
說明: 斜軸式軸向柱塞變量泵,用于開式回路靜壓傳動。流量、轉速與排量成正比,在恒定轉速下可實現無級變量。 |

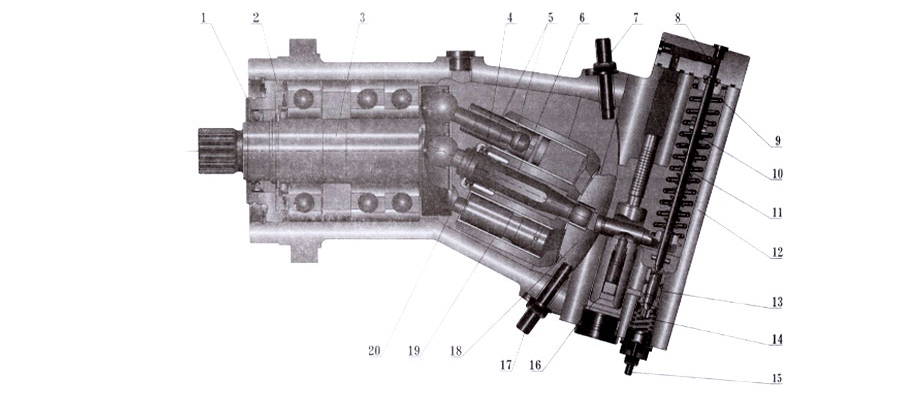

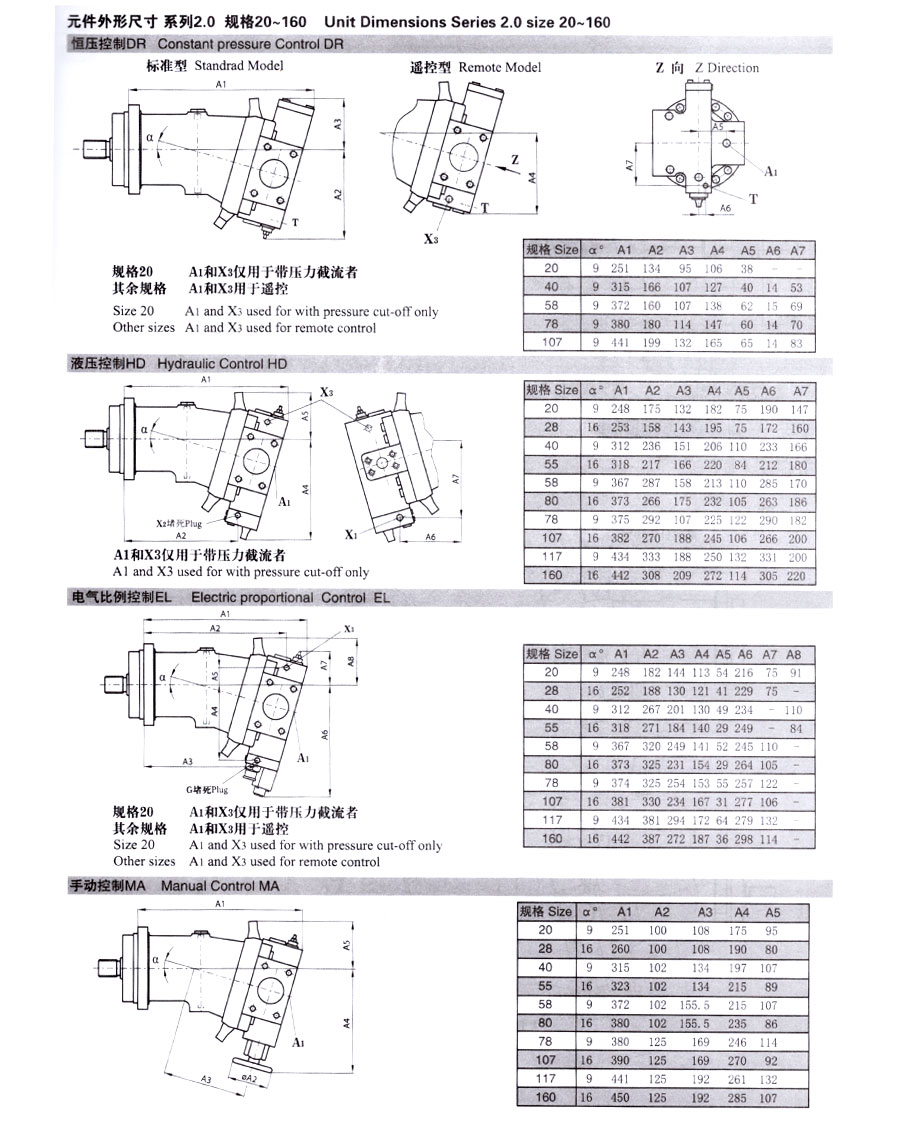

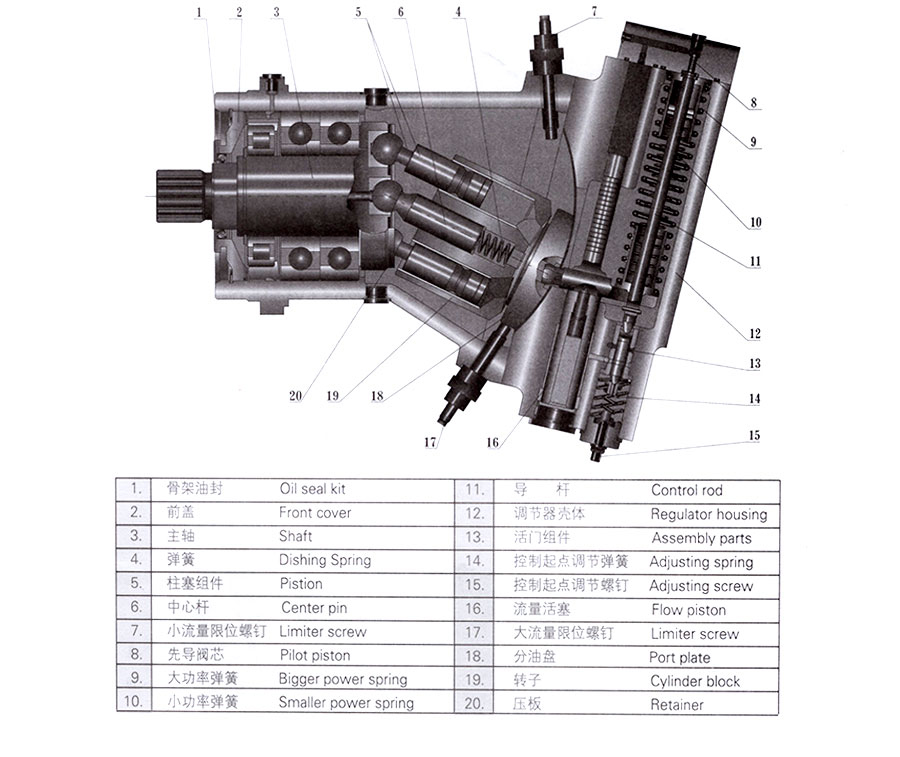

A7V2.0 剖視圖 規格20-160
|
![]() |

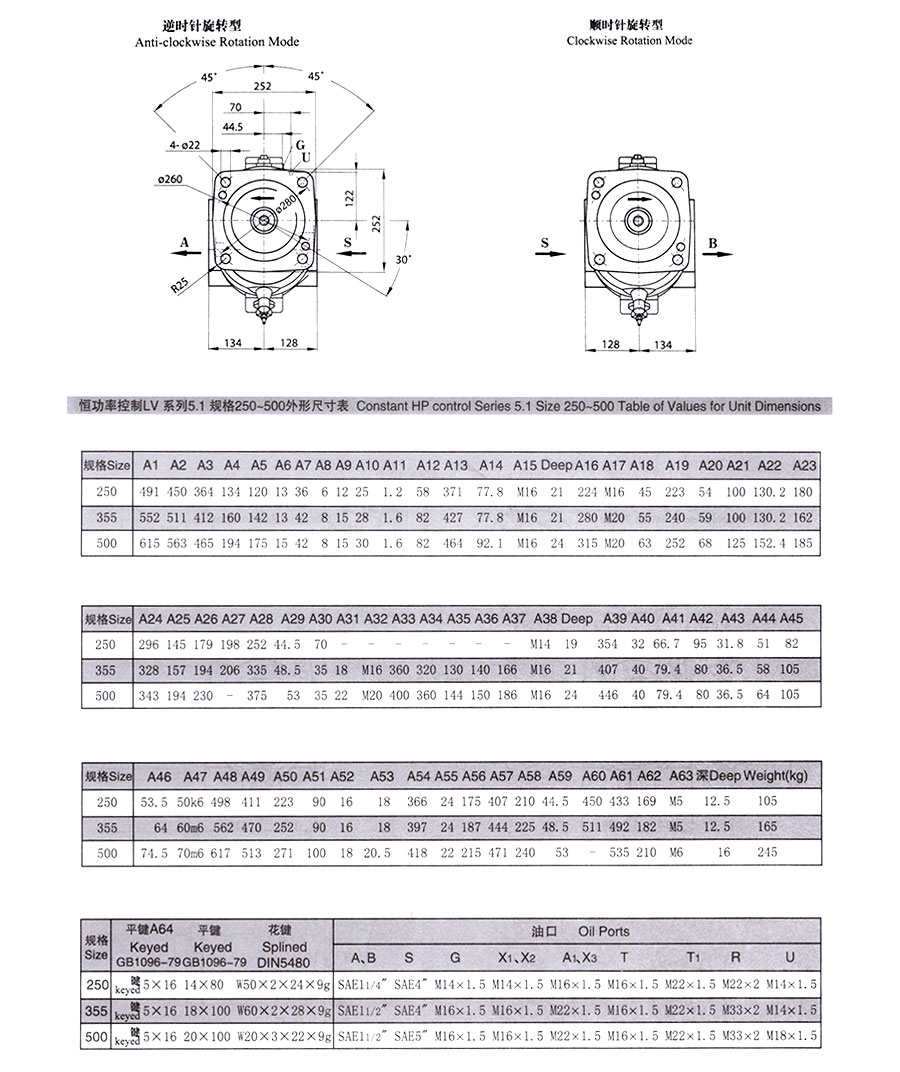

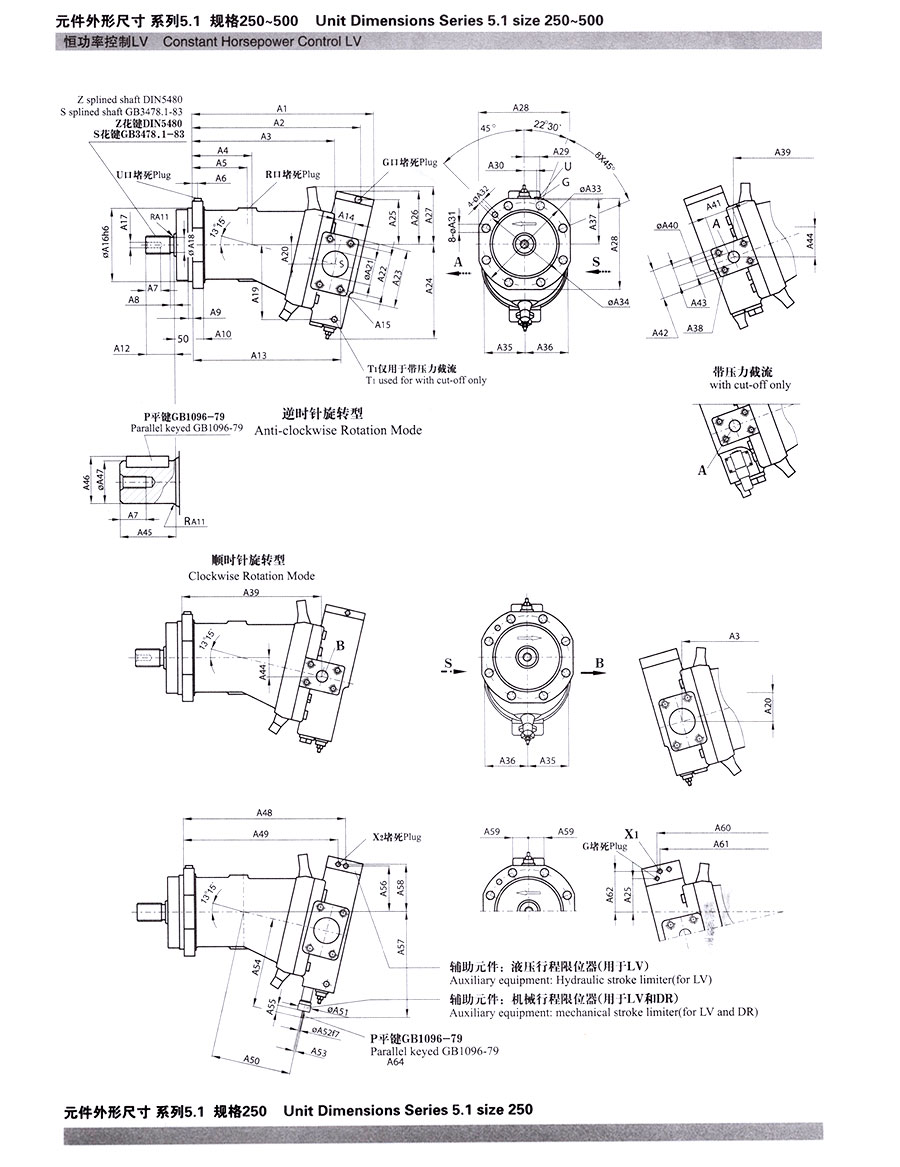

A7V51 剖視圖 規格250-500 |
![]() |
敬告用戶: 為了延長使用壽命,請用戶做到:
|

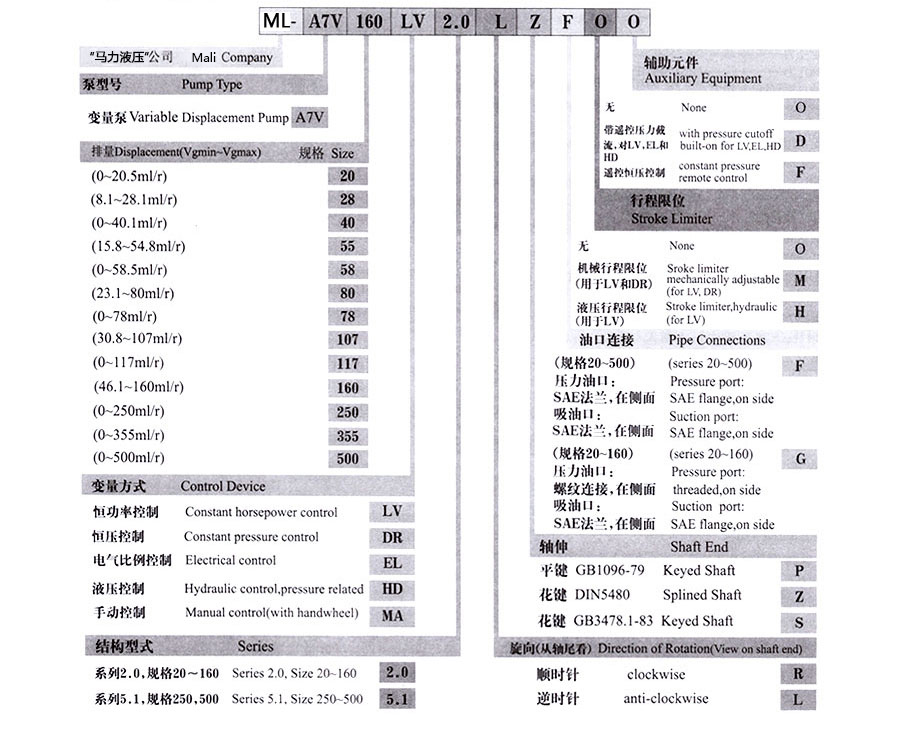

A7V變量柱塞泵 型號說明 |
|
定貨示例: A7V、160、AD、2.0、L、Z、F、O、O A7V變量泵,規格160,帶恒功率AD控制,2.0系列,逆時針旋轉,德標花鍵Z,側面SAE法蘭連接,無輔助元件。 |
![]() |

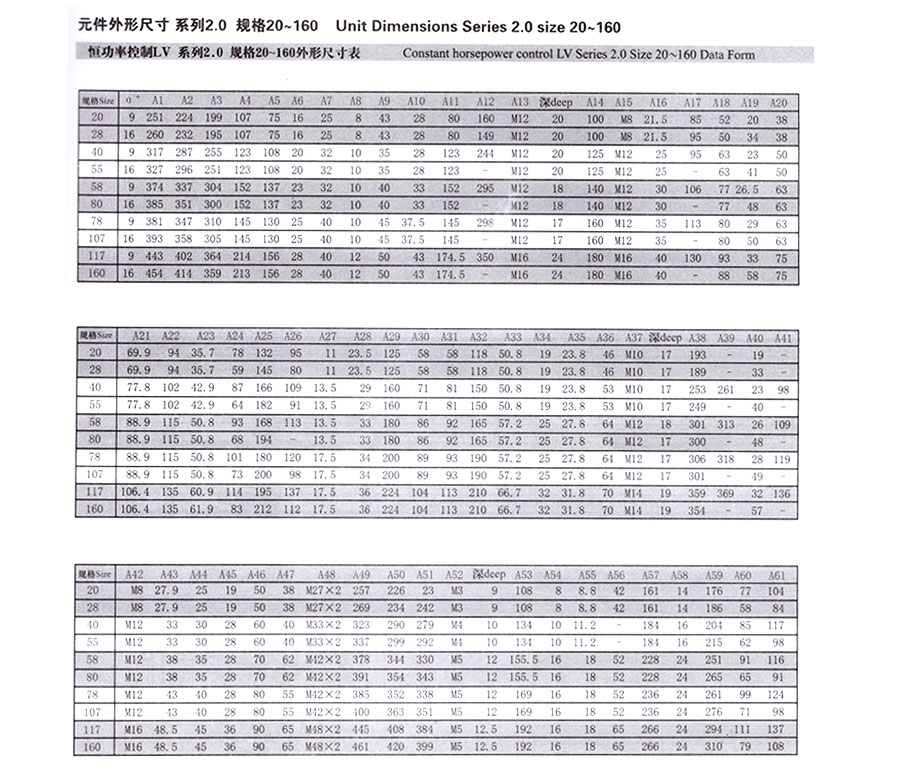

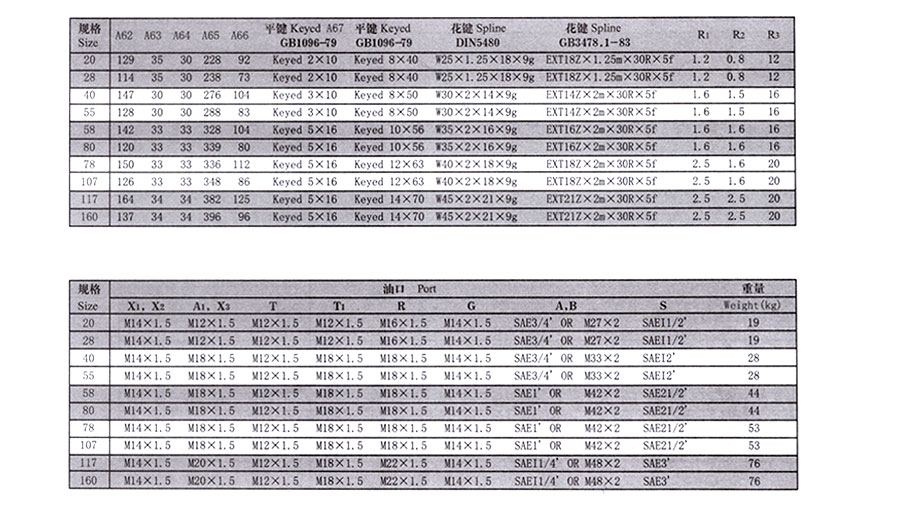

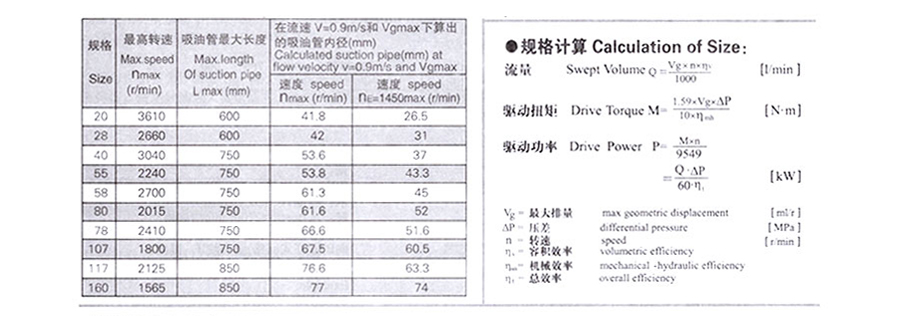

A7V變量柱塞泵 A7V變量泵2.0系列,安裝在油箱頂部,各規格轉速、官長及對應內徑表: |
注:所示值為吸油口處的絕對壓力為0.09MPa,且在泵Vgmax及用礦物油前提下成立。 |
![]() |
|

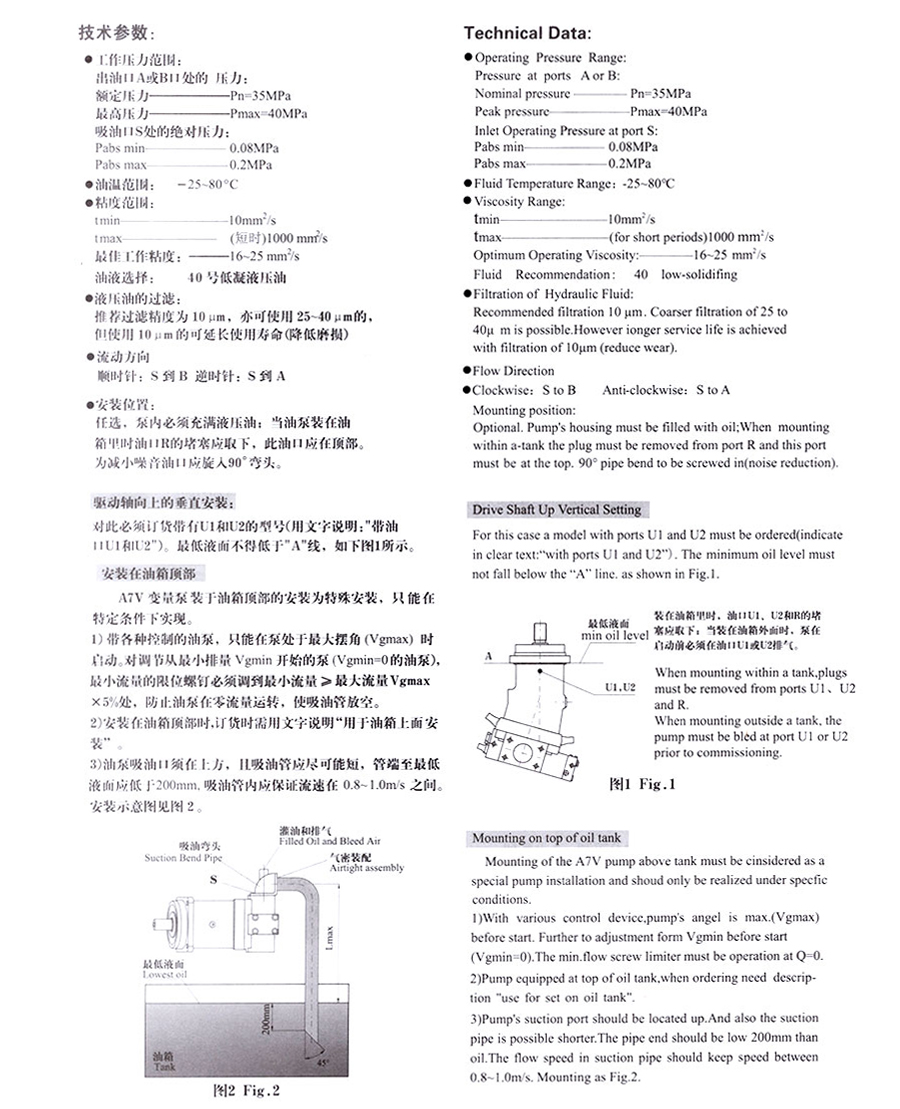

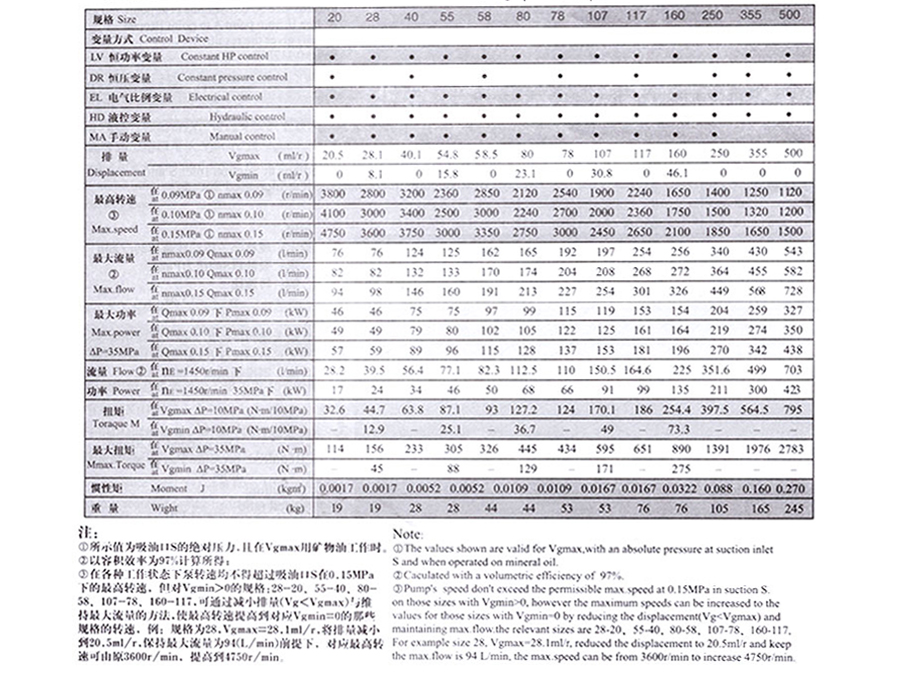

技術參數表(理論值,未考慮機械效率與容積效率) | |
![]() |

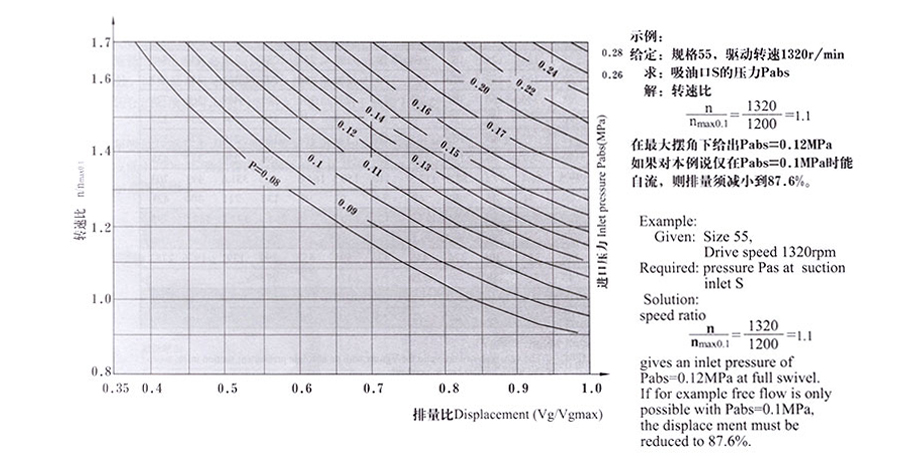

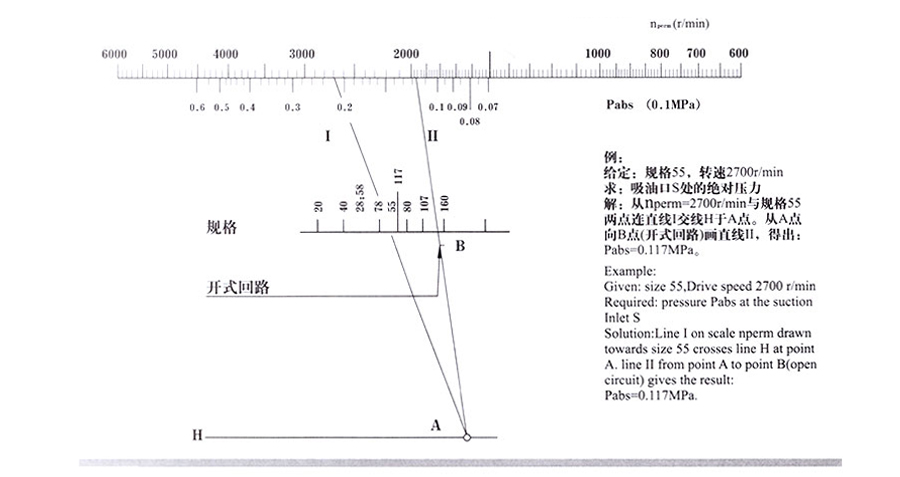

允許轉速Nperm和吸油口壓力Pabs可由諾模圖確定,不過必須考慮最高轉速(見參數表)及最低和最高吸油壓力 |
![]() |
規格250-500 吸油口S處的絕對壓力與轉速增加、排量減小值得計算 |
![]() |

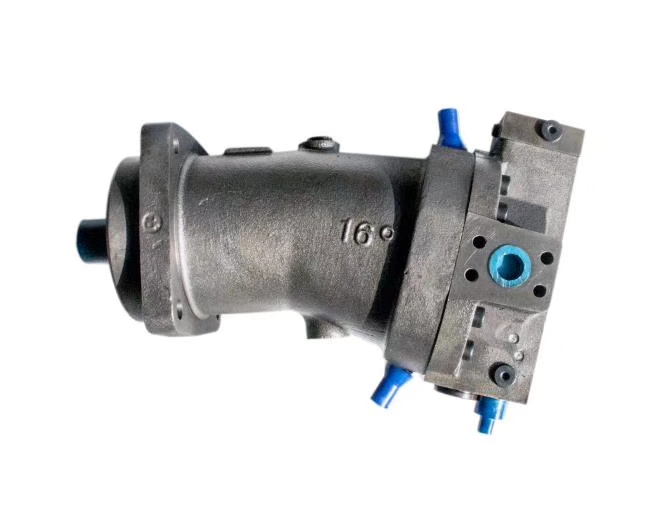

A7V變量柱塞泵 |
![]() |
